| Nom de marque: | IDEC |
|---|---|

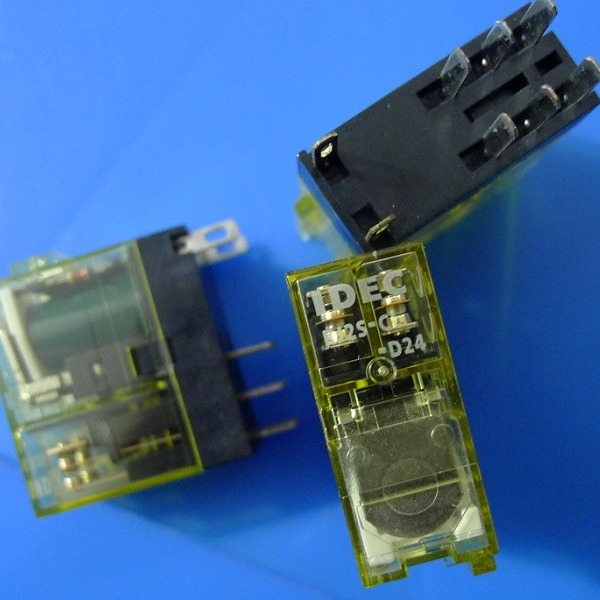

| Numéro de modèle: | RJ2S-CL-D24V |
| Détails d'emballage: | Package d'exportation standard |
| Délai de livraison: | 5-8 jours ouvrables |
| Conditions de paiement: | T / t |
| Tension de bobine: | Dc24v | Courant nominal: | 8a |
|---|---|---|---|
| Formulaire de contact: | Deux deux proches ouvrir | Matériau de contact: | alliage de nickel argenté |
Les dimensions:
Caractéristiquesde relais de puissance minces de la série RJ
Des relais de puissance compacts et robustes, une grande capacité de commutation.
• Un boîtier compact de seulement 12,7 mm de large.
Rating de contact élevé
RJ1 (1 pôle): 16A (valeur UL pour une utilisation générale @250V CA)
RJ2 (2 pôles): 8A
• Indicateur LED non polarisé disponible sur type lame.
• Excellente durabilité électrique et mécanique.
Durée de vie électrique: 200 000 opérations (charge CA)
Durée de vie mécanique: 30 millions d'opérations (charge CA)
• Conforme à la directive RoHS (directive UE 2002/95/CE). ne contient pas de plomb, de mercure, de chrome hexavalent, de PBB ou de PBED.
• Modèle de diode:
Les diodes doivent être équipées d'un système de régulation de la tension de la diode.
• UL reconnu, certifié CSA, conforme à la norme EN.
Les spécifications
| Modèle | RJ1 | RJ2 | |
| Nombre de Polonais | 1 pôle | à deux pôles | |
| Configuration des contacts | Résultats de la recherche | DPDT | |
| Matériau de contact | d'une épaisseur n'excédant pas 50 mm | ||
| Niveau de protection | Résistance à la corrosion | ||
| Résistance au contact (valeur initiale) (*1) | 50 mΩ maximum | ||
| Temps de fonctionnement (*2) | 15 ms maximum | ||
| Temps de mise en circulation (*2) | 10 ms maximum (avec diode: 20 ms maximum) | ||
| Résistance diélectrique | Entre le contact et la bobine | 5000 V AC, une minute | 5000 V AC, une minute |
| Entre les contacts du même pôle | 1000 V courant alternatif, 1 minute | 1000 V courant alternatif, 1 minute | |
| Entre les contacts des différents pôles | - Je ne sais pas. | 3 000 V courant alternatif, 1 minute | |
| Résistance aux vibrations | Extrêmes de fonctionnement | 10 à 55 Hz, amplitude 0,75 mm | |
| Limites de dommages | 10 à 55 Hz, amplitude 0,75 mm | ||
| Résistance aux chocs | Extrêmes de fonctionnement | Aucun contact: 200m2/s contact NC: à 100m2/s | |
| Limites de dommages | 1 000 m2/s | ||
| Durée de vie électrique (charge nominale) | Charge CA: 200 000 opérations minimum (fréquence de fonctionnement 1800 par heure) | ||
| Charge en courant continu: 100 000 opérations minimum (fréquence de fonctionnement 1800 par heure) | |||
| Durée de vie mécanique (sans charge) | - Dans la bobine AC: 30,000, 000 opérations minimales (fréquence d'exploitation 18 000 opérations par heure) | ||
| Coil de courant continu: 50,000, 000 opérations minimales (fréquence d'exploitation 18 000 opérations par heure) | |||
| Température de fonctionnement (*3) | -40 à +70°C (sans congélation) | ||
| Humidité de fonctionnement | RH de 5 à 85% (pas de condensation) | ||
| Poids (environ) |
19 g (type de lame), 17 g (PCB de type C), 16 g (PCB de type A) |
||
